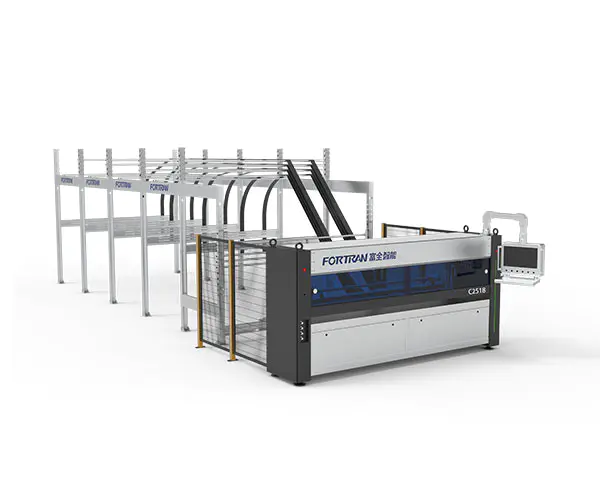

Máy cắt giấy tự động

Đang tìm kiếm một nhà sản xuất và nhà cung cấp Trung Quốc đáng tin cậy? Đừng tìm đâu xa! Fortran là nhà máy hàng đầu cung cấp các sản phẩm chất lượng cao. Máy cắt giấy tự động được sử dụng để xử lý giấy gợn sóng có chiều dài cố định liên tục để sản xuất thùng giấy gấp.

Gửi yêu cầu

Mô tả Sản phẩm

Thông số máy

Kích thước LWH(mm)	Thông số kỹ thuật cơ bản	Nguồn điện (kW)	Tốc độ cắt (M/phút)	Chiều cao làm việc (mm)
1165040403000	7 dao dọc + 1 dao ngang, điều khiển ba servo, với 4 băng đạn	6	0-120	900

Thông số xử lý

Tối thiểu. Chiều dài cắt L (mm)	Tối đa. Chiều rộng cắt W (mm)	Độ dày cắt cho giấy gợn sóng H (mm)	Độ chính xác khoảng cách lưỡi dọc (mm)	Hiệu suất (PCS/phút)
300	2500	2,5-6,5	±1,5	0-12

Mô tả chung về chức năng

Máy cắt giấy tự động được sử dụng để xử lý giấy gợn sóng có chiều dài cố định liên tục để sản xuất thùng giấy gấp. Máy thực hiện tạo nếp nhăn ở cả chiều ngang và chiều dài hướng dọc, cắt không liên tục và xử lý cắt trên giấy gợn sóng. Cắt chiều dài cố định cho phép cả sản xuất hàng loạt và sản xuất tùy chỉnh. Máy có thể được sử dụng như một đơn vị độc lập hoặc là bộ phận ban đầu của dây chuyền đóng gói.

KHÔNG.	Mục	Đặc trưng	Người mẫu
1	Giá đựng giấy	Giá đựng giấy được làm từ các tấm thép được rửa bằng axit được uốn thành hình. Nó có cấu trúc đơn giản, lắp ráp đáng tin cậy và lớp mạ kẽm lạnh, mang lại vẻ ngoài hấp dẫn và khả năng chống gỉ tuyệt vời. Cấu hình tiêu chuẩn bao gồm bốn ngăn đựng giấy.

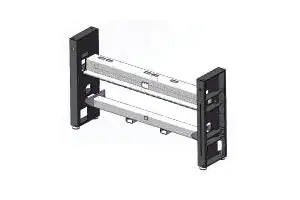

2	Cấu trúc khung	Khung được sản xuất bằng phương pháp gia công chính xác sau khi hàn các ống thép hình chữ nhật và thép tấm. Nó đảm bảo độ chính xác lắp ráp cao và độ chính xác vận hành, đảm bảo tuổi thọ lâu dài và độ ổn định tuyệt vời của thiết bị.

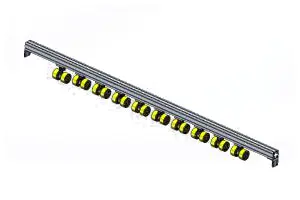

3	Cơ chế truyền động	Con lăn áp lực nạp được làm bằng vật liệu PU, có bề mặt sáng và hấp dẫn với độ ma sát cao. Điều này giúp nâng cao hiệu quả độ tin cậy của việc vận chuyển bìa giấy. Trong khi đó tang trống kéo được nhập khẩu từ Đức có độ bền cao.

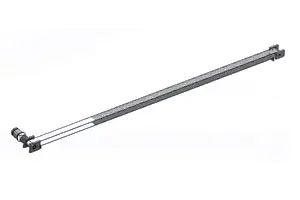

4	Cấu trúc cắt ngang	Sức mạnh được cung cấp bởi động cơ servo có độ chính xác cao kết hợp với bộ giảm tốc và cơ cấu bánh xe đồng bộ, giúp đạt được tốc độ cao và định vị chính xác, từ đó đảm bảo độ chính xác của việc cắt thùng carton;

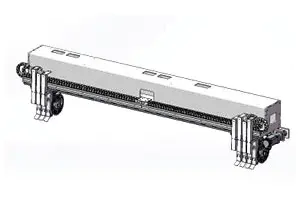

5	Bộ phận cắt dọc	Cơ chế này chủ yếu bao gồm bảy bộ giá đỡ dao. Động cơ servo đai dao ngang điều khiển vị trí của dao dọc, có thể đáp ứng yêu cầu vận hành hiệu quả đồng thời đảm bảo độ bền.

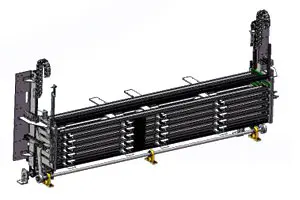

6	Thiết bị lưu trữ có thể điều chỉnh	Các máy tính lớn cuối cùng được gia công bằng CNC để đảm bảo sự song song ở cả hai bên. Xích có độ bền cao được sử dụng để nâng thẳng đứng nhằm đảm bảo an toàn và tin cậy, đồng thời ngăn chặn tình trạng bỏ qua xích. Để nâng cao độ chính xác và hiệu quả vận hành, chúng tôi sử dụng các bộ giảm tốc bánh răng côn có độ chính xác cao được trang bị động cơ servo có độ chính xác cao. Để cải thiện tỷ lệ sử dụng giấy, cơ chế này được thiết kế với bốn ngăn chứa giấy.
7	Vỏ máy	Trọng tâm chính là trang trí cho máy. Một lớp vỏ bảo vệ bên ngoài được thêm vào máy, được xử lý bằng sơn tĩnh điện để đảm bảo lớp sơn tĩnh điện đảm bảo tính thẩm mỹ và độ bền cao, không bị sứt mẻ hoặc bong tróc. Cửa sổ quan sát ở phía trước máy được làm bằng tấm acrylic màu xanh đậm, không chỉ đẹp mắt, trang nhã mà còn có độ đàn hồi cao và chống vỡ. Ngoài ra, một đường ray trượt bằng hợp kim nhôm được lắp đặt, có bề mặt bóng và hoạt động êm ái, không gây tiếng ồn.

Bản vẽ ba góc nhìn

Three-View Drawings

Yêu cầu tiêu hao

1.Yêu cầu đối với giấy gợn sóng tại trạm cấp giấy

A. Chiều rộng giấy gợn sóng liên tục: 400–2350 mm;
B. Tổng chiều rộng của giấy gợn sóng được kẹp cạnh nhau: Tối đa 2550 mm;
C. Chiều cao xếp chồng, bao gồm pallet 120 mm: Tối đa 1300 mm;
D. Chiều rộng xếp chồng, tối đa: 1300 mm; Chiều dài của giấy gợn sóng tại điểm xả: Tối thiểu 300mm;
E.Dung sai theo chiều dọc để cắt có chiều dài cố định:Tối đa 0,5%;Dung sai ngang khi cắt có chiều dài cố định:Tối đa ± 2,0 mm;
F. Độ dày giấy gợn sóng: 2,5–6 mm, ± 0,2 mm; Chất lượng nguyên liệu thô tối đa lên tới 2,30 BC (theo tiêu chuẩn DIN 55468);
G. Chất lượng của bìa cứng đạt tiêu chuẩn DIN 55468;
H.Tôn đơn, độ dày tối đa khoảng 4 mm (chất lượng: 1,10–1,40);Tôn đôi, độ dày tối đa khoảng 6 mm.

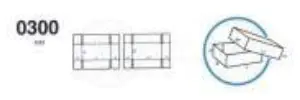

2. Các loại thùng carton

Số seri	Tên	Hình ảnh	Hướng nạp giấy	Kích thước tối thiểu

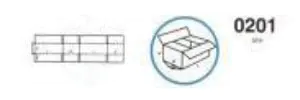

1	Hộp thông thường		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều rộng: tối thiểu 36mm Chiều cao: tối thiểu 225mm

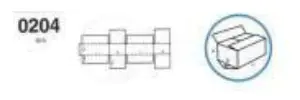

2	Hộp thông thường		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều rộng: tối thiểu 36mm Chiều cao: tối thiểu 225mm
3	Bao trùm trời đất		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều rộng: tối thiểu 225mm Chiều cao: tối thiểu 18mm
4	Hộp niêm phong giữa		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều rộng: tối thiểu 450mm Chiều cao: tối thiểu 18mm
5	Hộp niêm phong giữa		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều cao: tối thiểu 450mm Chiều cao: tối thiểu 18mm
6	Hộp toàn cánh		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều cao: tối thiểu 225mm Chiều cao: tối thiểu 18mm
7	Hộp niêm phong giữa		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều cao: tối thiểu 450mm Chiều cao: tối thiểu 18mm
8	Các tông vuông		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều cao: tối thiểu 18mm
