Trạm đo thông minh tích hợp

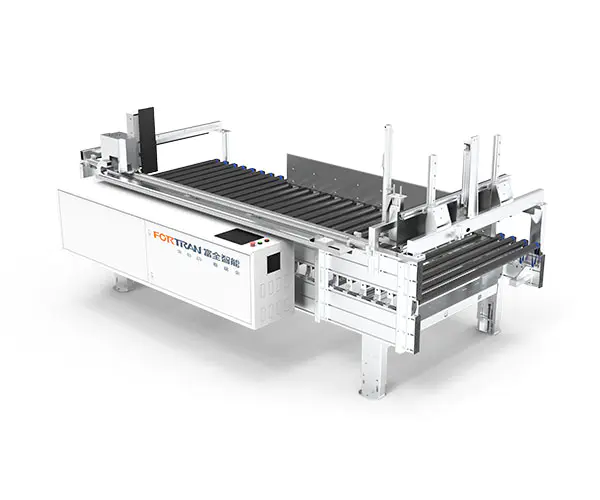

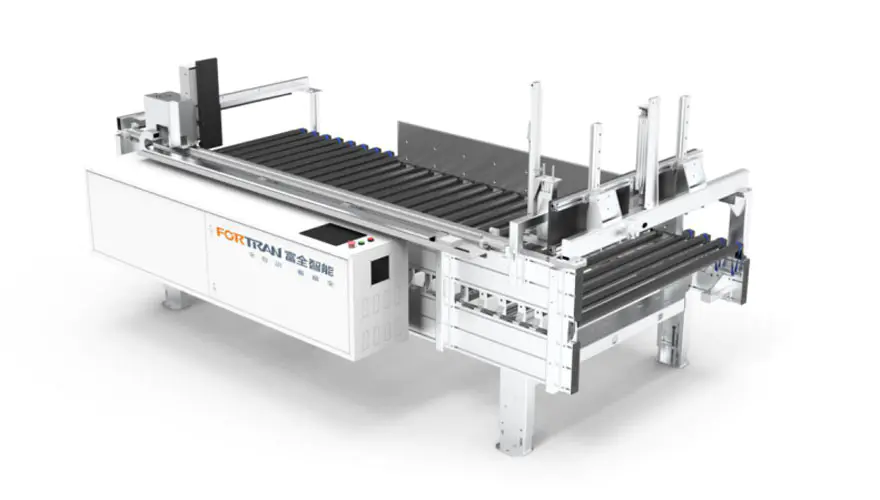

Hình ảnh tổng thể của máy

Thông số thiết bị

Kích thước tổng thểL*W*H(mm)	Cân thiết bị (kg)	Đo khả năng chịu tải（kg/㎡）	Tổng công suất(kW)	Đo độ chính xác(mm)	Chiều cao bàn làm việc (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Thông số đo

Phạm vi xử lý chiều dài bảng L(mm)	Phạm vi xử lý chiều rộng bảng W(mm)	Phạm vi xử lý độ dày bảng H（mm	Đo hiệu suất (lần/phút)	Tốc độ truyền tải (m/phút)
350-2800	200-1200	18-250	4-6	0-35 （có thể điều chỉnh chuyển đổi tần số)

1.Bàn chân được cắt và khoan bằng laser, đảm bảo vị trí lỗ chính xác. Chúng được uốn cong bằng máy uốn CNC cho các góc chính xác.
2.Bàn chân được làm bằng tấm thép ngâm cán nguội với bề mặt phẳng. Sau khi phun cát và phun cát, chúng được phun sơn để chống ăn mòn mạnh.
3.Bàn chân sử dụng cốc chân có thể điều chỉnh di chuyển, mang lại khả năng thích ứng mạnh mẽ với độ phẳng của mặt đất.
4. Các con lăn mạ kẽm nhúng nóng được bọc bằng ống nhập khẩu của Ý, ngăn ngừa hiệu quả các vết trầy xước bề mặt phôi do ma sát và đảm bảo bề mặt phôi nguyên vẹn.
5. Bộ truyền động đai đàn hồi tạo ra tiếng ồn thấp trong quá trình vận hành. Đai đàn hồi có độ dẻo dai cao và tuổi thọ dài.
6. Cả hai nút chặn và tấm lót đều được làm bằng tấm ép nhỏ gọn, và các tấm đỡ được làm bằng tấm PE mịn, dẫn đến khả năng chống ma sát thấp.
7. Thiết kế đo chiều dài và chiều rộng tích hợp giúp giảm không gian sàn.
8. Điều khiển tự động cho phép đo với độ chính xác cao, hiệu quả cao và tỷ lệ thất bại thấp.

9. Đường ray dẫn hướng của thiết bị định vị cơ học sử dụng đường ray dẫn hướng Hiwin, có độ chính xác cao, độ rung thấp và tuổi thọ dài. Hộp số sử dụng bánh răng và thanh răng cho tốc độ nhanh và độ chính xác cao. Việc định vị sử dụng động cơ servo, đảm bảo độ chính xác, hiệu quả, tốc độ, mô-men xoắn cao và kích thước nhỏ.

Trạm đo thông minh tích hợp chủ yếu được sử dụng để đo chiều dài, chiều rộng và độ dày xếp chồng của từng gói ván trước khi đóng gói. Nó đo chiều dài trước, sau đó là chiều rộng và cuối cùng là chiều cao, với tốc độ nhanh, diện tích sàn nhỏ và hiệu quả cao. Nó sử dụng khung định hình nhôm rộng và dày, thanh lịch và có độ ổn định tuyệt vời.

Số seri	Tên	Tính năng	mô-đun

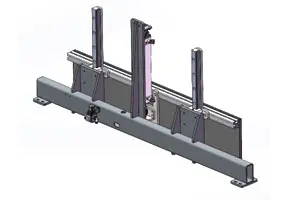

1	Cụm dầm di chuyển đo chiều dài	Động cơ servo có độ chính xác cao truyền năng lượng thông qua bộ giảm tốc hành tinh, cung cấp mô-men xoắn cao, độ ồn thấp và công suất ổn định. Công suất được truyền qua trục và các bánh răng đồng bộ để thực hiện chuyển động nhanh chóng của toàn bộ cơ cấu, từ đó nâng cao hiệu quả.

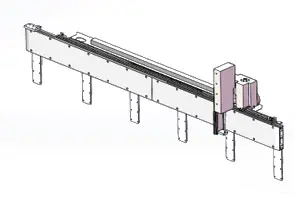

2	Lắp ráp tấm cố định đo chiều dài	Đầu này đóng vai trò là tấm tham chiếu đo lường. Vách ngăn được cung cấp năng lượng bởi một xi lanh khí để nâng thẳng đứng và đạt được chuyển động tuyến tính nhanh và ổn định với sự trợ giúp của ray dẫn hướng chính xác Hiwin.

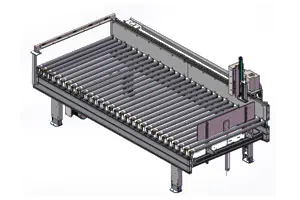

3	Đo khung băng tải con lăn	Con lăn sử dụng con lăn bọc cao su nhập khẩu của Ý với bề mặt nhẵn, sáng và độ ma sát cao, đảm bảo vận chuyển các gói hàng ổn định tuyệt đối và giảm đáng kể khả năng ma sát trượt. Chúng được phun nổ và phun sơn để đảm bảo hình dáng tổng thể và độ cứng của khung.

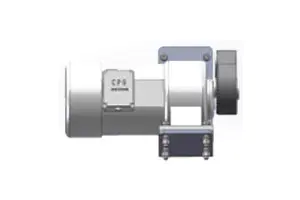

4	Lắp ráp động cơ con lăn	Sử dụng động cơ giảm tốc nhập khẩu cho độ bền cao. Năng lượng được truyền ổn định đến các con lăn thông qua puli đồng bộ và dây đai đồng bộ.

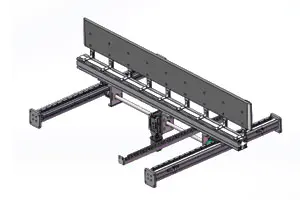

5	Cơ chế đo chiều rộng phần đo	Hệ thống điện ngang sử dụng động cơ servo có độ chính xác cao kết hợp với bộ giảm tốc chính xác để đảm bảo sự ổn định của hệ thống truyền động.

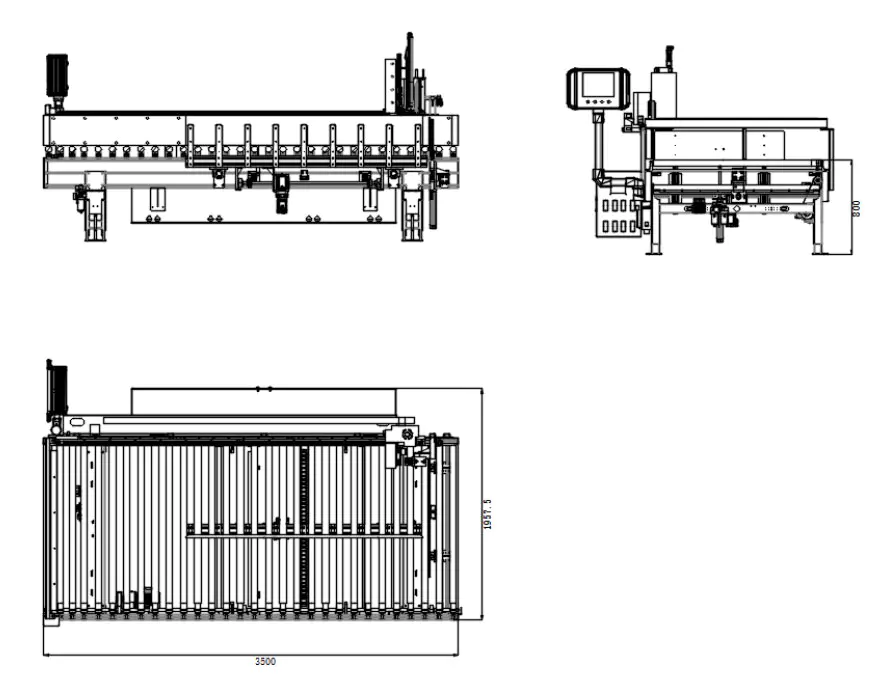

Bản vẽ ba góc nhìn
