Dây chuyền hoàn dây đai của máy dán cạnh: "Trung tâm tuần hoàn" tự động cho các quy trình dán cạnh của đồ nội thất dạng bảng

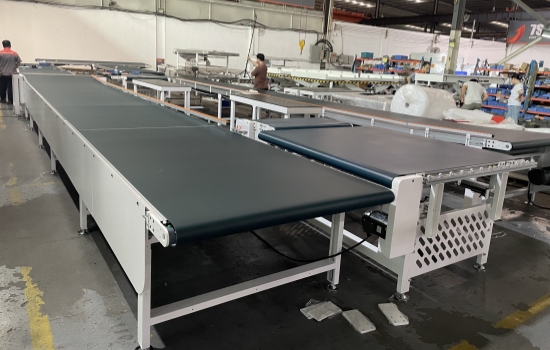

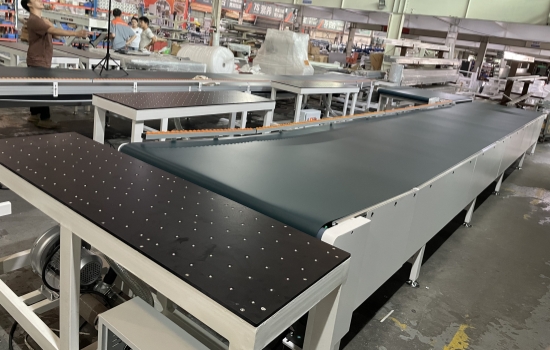

Đường hồi đai của máy dán cạnhlà một thiết bị vận chuyển tự động được thiết kế đặc biệt để hoạt động với máy dán cạnh. Nó sử dụng dây đai làm phương tiện truyền tải cốt lõi và sử dụng cấu trúc "quay trở lại" để cho phép thay đổi hướng tự động, truyền tải,

và tải thứ cấp của tấm sau khi dán cạnh.

Thiết bị này thay thế hoàn toàn phương pháp xử lý bảng thủ công truyền thống, đóng vai trò là thành phần chính để kết nối các quy trình dán cạnh và nâng cao hiệu quả sản xuất. Nó được sử dụng rộng rãi trong các tình huống xử lý quy mô lớn như tùy chỉnh toàn bộ ngôi nhà và sản xuất đồ nội thất.

Chức năng cốt lõi: Giải quyết các điểm yếu về "Hiệu quả và nhân công" trong quy trình dán cạnh

1. Vận chuyển tuần hoàn tự động:

 Sau khi máy dán cạnh hoàn thành việc dán một cạnh của tấm, đường hồi dây đai có thể truyền trực tiếp tấm đến cơ cấu đổi hướng mà không cần xử lý thủ công.

 Sau đó, bảng điều khiển sẽ tự động được đưa trở lại đầu cấp liệu của máy dán cạnh, tạo thành một hoạt động khép kín "dán cạnh → quay lại → dán lại cạnh".

 Một công nhân có thể vận hành máy dán cạnh một để hoàn thành việc dán nhiều cạnh, giảm chi phí nhân công hơn 60%.

2. Bảo vệ bảng ổn định:

  Đai chống mài mòn và chống trượt (ví dụ: vật liệu PU) được sử dụng làm phương tiện vận chuyển. Kết hợp với con lăn áp lực và vách ngăn dẫn hướng, các tấm được ứng suất đều và chạy ổn định trong quá trình vận chuyển.

  Điều này ngăn ngừa va chạm ở cạnh và trầy xước bề mặt do xử lý thủ công, khiến nó đặc biệt thích hợp với các bề mặt mỏng manh như tấm cửa PET và tấm phim cảm giác bằng da.

3. Thích ứng linh hoạt với nhu cầu sản xuất:

  Nó hỗ trợ điều chỉnh tốc độ từ 0 đến 1000 mm/phút, có thể khớp chính xác với nhịp xử lý của máy dán cạnh.

  Thông qua thiết kế mô-đun, nó có thể thích ứng với các tấm có độ dày 3-50 mm và kích thước tối đa 2,4m × 1,2m.

  Ngoài ra, nó có thể được tùy chỉnh thành các bố cục "hình chữ U", "hình chữ L" và các bố cục khác để phù hợp với các không gian xưởng khác nhau.

4. Kết nối dây chuyền sản xuất tự động:

  Nó có thể được liên kết với nhiều máy dán cạnh, trung tâm gia công CNC hoặc máy tải tự động để tạo thành một dây chuyền sản xuất hoàn toàn tự động bao gồm "cắt tấm → dán cạnh → khoan".

  Một số mẫu cao cấp hỗ trợ kết nối với hệ thống MES, cho phép giám sát thời gian thực về tốc độ vận chuyển và số lượng tấm để quản lý sản xuất dễ dàng hơn.

Kịch bản ứng dụng: Tập trung vào nhu cầu cốt lõi của "Dải đa cạnh"

Ứng dụng của dây đai hồi lưu tập trung cao độ trong các tình huống xử lý cần dán nhiều cạnh, khiến nó trở thành "thiết bị thiết yếu" cho sản xuất đồ nội thất:

1. Dán nhiều cạnh bằng máy dán một cạnh:

  Khi được sử dụng với máy dán cạnh hoàn toàn tự động để hoàn thành quy trình dán 2-4 cạnh cho các tấm (ví dụ: dán bốn cạnh cho các tấm bên của tủ),

  tấm được đưa trở lại bằng đường hồi đai sau dải cạnh đầu tiên. Công nhân chỉ cần điều chỉnh hướng của bảng điều khiển để bắt đầu dán cạnh thứ hai mà không cần xử lý thủ công trong suốt quá trình.

2. Sản xuất tự động với liên kết đa thiết bị:

  Trong các nhà máy cao cấp, nó kết nối hai máy dán cạnh để tạo thành một "dây chuyền máy kép" - một máy chịu trách nhiệm dán cạnh cho các cạnh dài của tấm,

  và cái còn lại cho các cạnh ngắn. Dây chuyền hồi đai thực hiện quá trình vận chuyển trung gian, cho phép xử lý không người lái "tải một lần, buộc bốn cạnh".

3. Vận chuyển hiệu quả các tấm kích thước lớn:

  Đối với các tấm có kích thước lớn như tấm cửa tủ quần áo và tấm tủ TV, việc vận chuyển phối hợp của nhiều dây đai giúp tấm không bị võng và biến dạng.

  Kết hợp với các bộ phận truyền tải dốc và con lăn phụ, nó đảm bảo trả lại ổn định các tấm lớn mà không bị hư hỏng.
