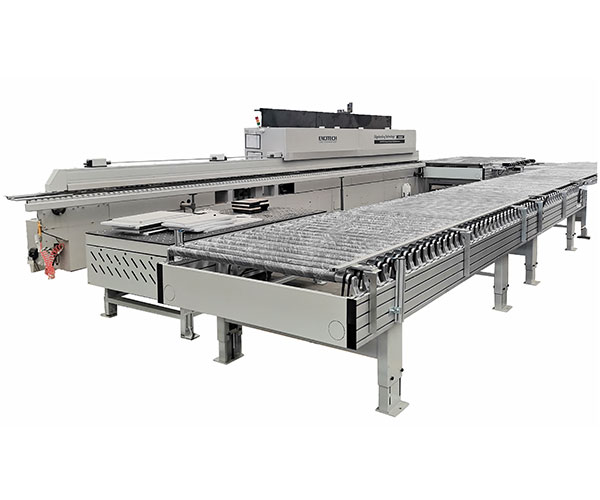

Dòng băng tải quay trở lại kiểu con lăn cho máy biên

Dây chuyền băng tải quay trở lại kiểu con lăn cho máy băng mép là một loại dây chuyền tự động hóa cho máy quấn băng một cạnh tự động trở lại. Dây chuyền băng tải quay trở lại dạng con lăn cho Máy băng mép chủ yếu được sử dụng trong dây chuyền lắp ráp dải mép hoàn toàn tự động để sản xuất ván nội thất, ván tủ, v.v. Dây chuyền băng tải quay trở lại kiểu con lăn cho Máy băng mép có thể giảm chi phí sản xuất và nâng cao hiệu quả sản xuất một cách hiệu quả.

Gửi yêu cầu

Mô tả Sản phẩm

1. giới thiệu sản phẩm

Dây chuyền băng tải quay trở lại kiểu con lăn cho máy biên có mức độ tự động hóa cao; lập trình PLC dễ dàng vận hành, máy có độ tin cậy và hiệu suất tốt. Đầu tiên, công nhân nạp phôi bằng tay theo cách thủ công, phôi được hàn kín sẽ được nhận bởi Dây chuyền quay trở lại dạng con lăn cho Máy băng mép để tự động quay trở lại, sau đó chuyển đổi thủ công các mặt khác cho dải cạnh một lần nữa, để nhận ra chức năng của dải cạnh quay trở lại thông minh.

2. Thông số sản phẩm (Đặc điểm kỹ thuật)

Người mẫu	FQ-UX22
Phạm vi phôi	300 * 300-1200 * 2400mm
Độ dày phôi	10 ~ 60mm
Trọng lượng tải tối đa	100kg
Tốc độ làm việc	12 ~ 28M / phút
Tổng cung cấp điện	7,5KW

Phần một: Đầu máy-1

Kích thước bên ngoài	L3500 * W2330mm (1815) * H900 ± 50mm
Chiều dài con lăn	1700mm và 1400mm
Chùm chính	Hồ sơ nhôm 240 * 50
Roller Dia	56mm với cao su được bao phủ
Độ dày cao su	3mm
Khoảng cách giữa các con lăn	120mm

Phần hai: Đầu máy-2

Kích thước bên ngoài	L3000 * W2660mm (1615) * H900 ± 50mm
Chiều dài con lăn	1500mm
Chùm chính	Hồ sơ nhôm 240 * 50
Roller Dia	56mm với cao su được bao phủ
Độ dày cao su	3mm
Khoảng cách giữa các con lăn	120mm
Thêm với tấm Bakelite để giữ bảng điều khiển

Phần ba: Băng tải con lăn được cung cấp năng lượng

Kích thước bên ngoài	L6900 * W1415mm * H900 ± 50mm
Chùm chính	Hồ sơ nhôm 240 * 50
Roller Dia	56mm với cao su được bao phủ
Chiều dài con lăn	1300mm
Độ dày cao su	3mm
Khoảng cách giữa các con lăn	120mm

Phần bốn: Bàn bi nổi khí nén

Tổng kích thước	L2500 * W1200 * H800 ~ 900mm
Chất liệu của bảng	Thép chữ U 8 # với tấm Bakelite
Khung chính	Ống hình chữ nhật 60 * 40 * 3mm
Nguồn cấp	1,5 KW
Với chức năng nâng, phạm vi nâng khoảng 100mm

Phần năm: Bàn bi nổi khí nén

Tổng kích thước	L1800 * W600 * H900 ± 50mm
Chất liệu của bảng	Thép chữ U 8 # với tấm Bakelite
Máy thổi khí	1,5 KW, nhãn hiệu
Chân	Ống hình chữ nhật 60 * 40 * 3mm
Khung chính	40 * 60 thép

3. Tính năng và ứng dụng của sản phẩm

1. vận chuyển ổn định, không có chuyển động tương đối giữa các vật liệu và vận chuyển, có thể giảm thiệt hại cho các đối tượng vận chuyển;
2. cấu trúc đơn giản, dễ bảo trì; Tiêu thụ năng lượng thấp và chi phí thấp.
3.Không chỉ lực cản hoạt động nhỏ mà độ mòn của phôi cũng nhỏ, do đó năng suất cao, có thể giúp giảm chi phí sản xuất.
