Máy cắt giấy tốc độ cao tự động

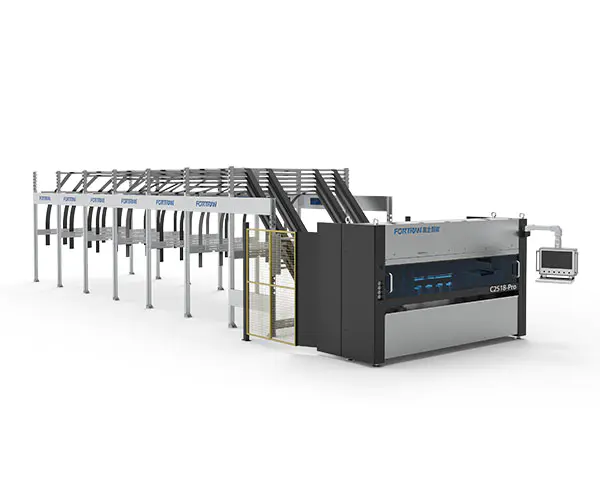

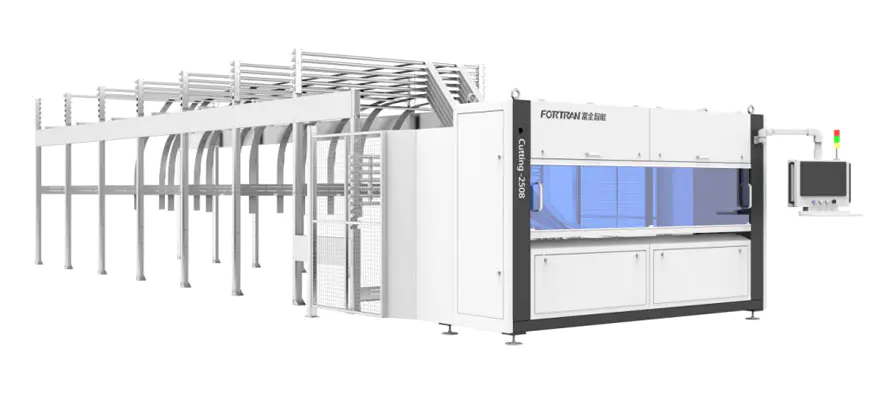

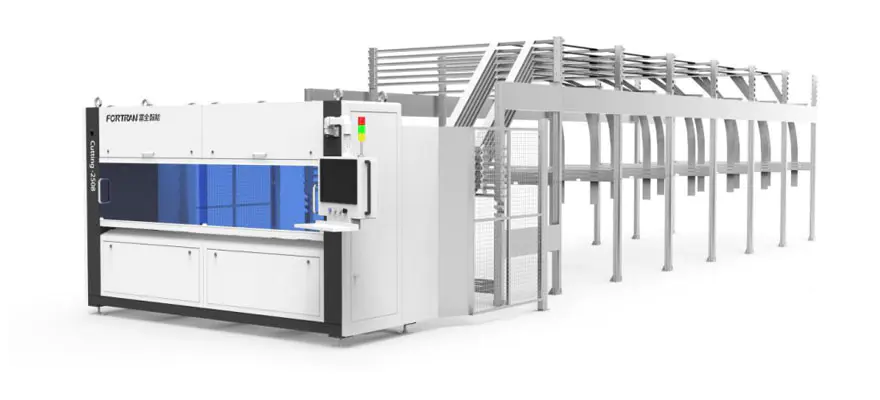

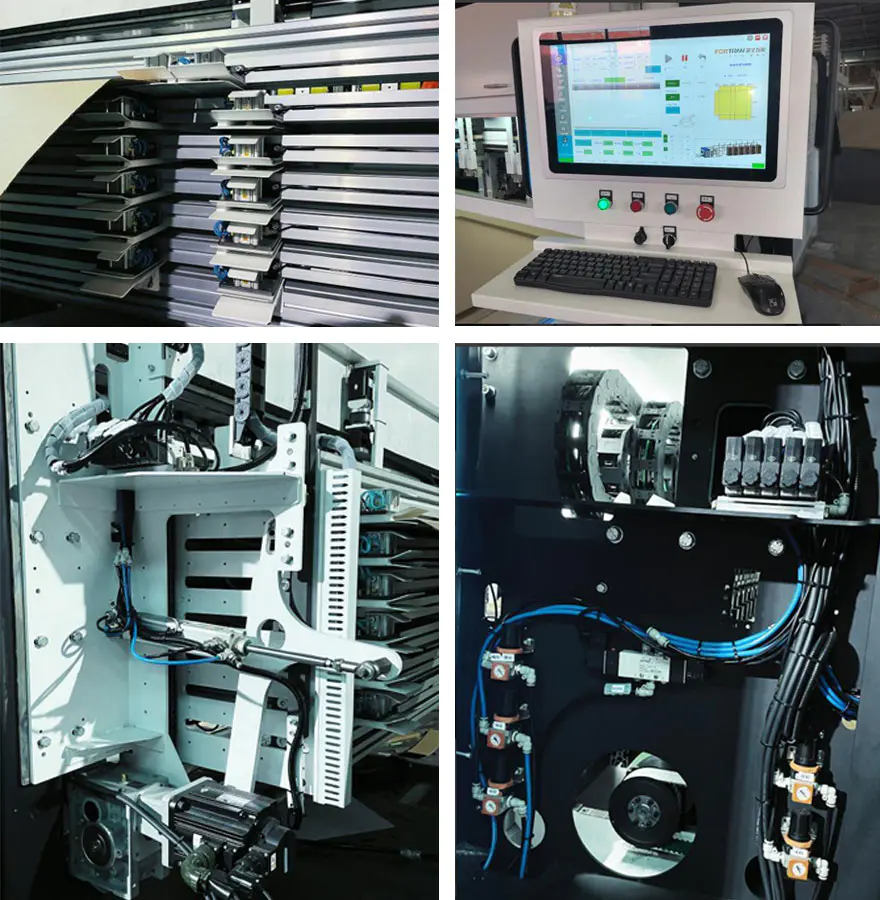

Hình ảnh máy

Thông số máy

Kích thước L*W*H(mm)	Thông số kỹ thuật cơ bản	Nguồn điện (kW)	Tốc độ cắt (M/phút)	Chiều cao làm việc (mm)
14750*4040*3000	11 dao dọc + 1 dao ngang, điều khiển servo hoàn toàn, với 6 băng đạn	5.8	0-120	850

Thông số xử lý

Tối thiểu. Chiều dài cắt L (mm)	Tối đa. Chiều rộng cắt W (mm)	Độ dày cắt cho giấy gợn sóng H (mm)	Độ chính xác khoảng cách lưỡi dọc (mm)	Hiệu suất (PCS/phút)
300	2550	2-7	±1,5	0-12

Mô tả chung về chức năng

Máy cắt giấy tốc độ cao tự động được sử dụng để xử lý liên tục giấy gợn sóng và các tờ giấy đơn có chiều dài cố định để sản xuất thùng giấy gấp. Máy thực hiện tạo nếp gấp ở cả hai mặt hướng ngang và dọc, cắt không liên tục và xử lý cắt trên giấy gợn sóng. Cắt theo chiều dài cố định cho phép cả sản xuất hàng loạt và tùy chỉnh sản xuất. Máy có thể được sử dụng như một thiết bị độc lập hoặc là bộ phận ban đầu của dây chuyền đóng gói.

KHÔNG.	Mục	Đặc trưng
1	Giá đựng giấy	Giá đựng giấy được làm từ các tấm thép được rửa bằng axit và được xử lý bằng uốn cong. Nó có cấu trúc đơn giản, kết cấu đáng tin cậy và được xử lý bằng nhiệt độ lạnh. mạ điện, mang lại vẻ ngoài hấp dẫn và khả năng chống gỉ tuyệt vời. Cấu hình tiêu chuẩn bao gồm 6 ngăn đựng giấy, có thể được điều chỉnh theo nhu cầu khác nhau của khách hàng, mang lại tính linh hoạt cao và mạnh mẽ khả năng thích ứng.
2	Cấu trúc khung	Khung được sản xuất bằng phương pháp gia công chính xác sau khi hàn thép hình chữ nhật ống và tấm thép. Nó đảm bảo độ chính xác lắp ráp cao và độ chính xác vận hành, đảm bảo tuổi thọ lâu dài và độ ổn định tuyệt vời của thiết bị.
3	Cơ chế truyền động	Con lăn áp lực nạp được làm bằng vật liệu PU, có bề mặt sáng và hấp dẫn với độ ma sát cao. Điều này giúp nâng cao hiệu quả độ tin cậy của việc vận chuyển bìa giấy. Trong khi đó tang trống kéo được nhập khẩu từ Đức có độ bền cao.
4	Cấu trúc cắt ngang	Nguồn điện được cung cấp bởi động cơ servo có độ chính xác cao kết hợp với bộ giảm tốc và một cơ chế bánh xe đồng bộ, đạt được hiệu suất cao
5	Bộ phận cắt dọc	Cơ chế này chủ yếu bao gồm 7 bộ giá đỡ dao. Cấu hình dao của 7+1 cho phép cắt phổ biến các loại hộp 410 và 411. Nó được thiết kế để đáp ứng yêu cầu vận hành hiệu quả cao nhưng vẫn đảm bảo độ bền;

6	Thiết bị lưu trữ có thể điều chỉnh	Cả hai đầu của bo mạch chủ được gia công CNC để đảm bảo các mặt song song, sử dụng cường độ cao chuỗi lên xuống để đảm bảo an toàn và độ tin cậy không bỏ qua răng, để cải thiện độ chính xác và hiệu quả hoạt động, chúng tôi sử dụng độ chính xác cao bộ giảm tốc bánh răng côn được trang bị độ chính xác cao động cơ phục vụ; Để nâng cao tỷ lệ sử dụng về giấy tờ, chúng tôi đặt tổ chức này thành 6 thư viện giấy, có thể tăng hoặc giảm tùy theo nhu cầu khác nhau của khách hàng, thuận tiện và nhanh chóng, và khả năng thích ứng mạnh mẽ;

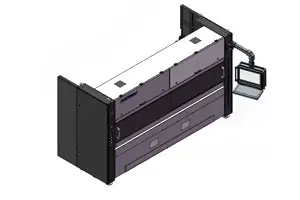

7	Vỏ máy	Chức năng chính là trang trí cho máy chính nó. Một vỏ bảo vệ bên ngoài được thêm vào máy. Vỏ được xử lý bằng nhựa phun, làm cho nó có tính thẩm mỹ làm hài lòng, tinh tế, và khả năng chống sơn sứt mẻ. Cửa sổ quan sát ở phía trước của máy được làm bằng tấm acrylic, mang lại cho nó vẻ ngoài hấp dẫn và thanh lịch, như cũng như độ dẻo dai cao và khả năng chống chịu tan vỡ.

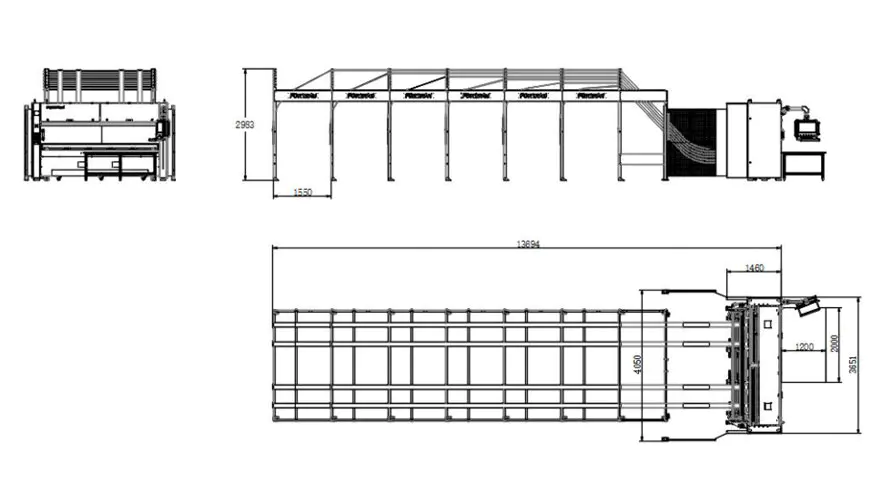

Bản vẽ ba góc nhìn

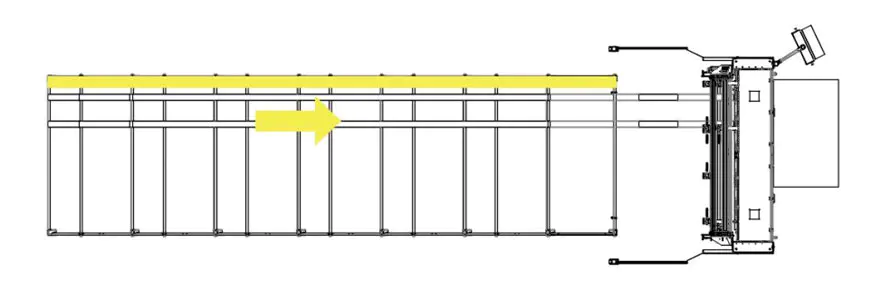

Sơ đồ nguyên lý của chế độ quy trình sản xuất

Yêu cầu tiêu hao

1.Yêu cầu đối với giấy gợn sóng tại trạm cấp giấy

A. Chiều rộng giấy gợn sóng liên tục: 400–2550 mm;
B. Tổng chiều rộng của giấy gợn sóng được kẹp cạnh nhau: Tối đa 2550 mm;
C. Chiều cao xếp chồng, bao gồm pallet 120 mm: Tối đa 1300 mm;
D. Chiều rộng xếp chồng, tối đa: 1300 mm; Chiều dài của giấy gợn sóng tại điểm xả: Tối thiểu 300mm;
E.Dung sai theo chiều dọc để cắt có chiều dài cố định:Tối đa 0,5%;Dung sai ngang khi cắt có chiều dài cố định:Tối đa ± 2,0 mm;
F. Độ dày giấy gợn sóng: 2-7 mm, ± 0,2 mm; Chất lượng nguyên liệu thô tối đa lên tới 2,30 BC (theo tiêu chuẩn DIN 55468);
G. Chất lượng của bìa cứng đạt tiêu chuẩn DIN 55468;
H.Tôn đơn, độ dày tối đa khoảng 4 mm (chất lượng: 1,10–1,40); Tôn đôi, độ dày tối đa khoảng 7 mm.

2. Các loại thùng carton

Số seri	Tên	Hình ảnh	Hướng nạp giấy	Kích thước tối thiểu
1	Hộp thông thường		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều rộng: tối thiểu 36mm Chiều cao: tối thiểu 225mm
2	Hộp thông thường		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều rộng: tối thiểu 36mm Chiều cao: tối thiểu 225mm
3	Bao trùm trời đất		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều rộng: tối thiểu 225mm Chiều cao: tối thiểu 18mm
4	Hộp niêm phong giữa		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều rộng: tối thiểu 450mm Chiều cao: tối thiểu 18mm
5	Hộp niêm phong giữa		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều cao: tối thiểu 450mm Chiều cao: tối thiểu 18mm
6	Hộp toàn cánh		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều cao: tối thiểu 225mm Chiều cao: tối thiểu 18mm
7	Hộp niêm phong giữa		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều cao: tối thiểu 450mm Chiều cao: tối thiểu 18mm
8	Các tông vuông		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều cao: tối thiểu 18mm

Danh sách cấu hình thành phần chính

KHÔNG.	Mục	Thông số kỹ thuật	Số lượng	Đã lưu ý
1	Bộ lưỡi dọc		7 BỘ	Số lượng có thể được tùy chỉnh theo yêu cầu
2	Bộ lưỡi ngang		1 BỘ
3	lắp ráp con lăn		3 chiếc
5	Vành đai đồng bộ ngang		1 CÁI
6	Vành đai đồng bộ		2 chiếc
7	Động cơ servo kéo		2 BỘ
8	Giảm lực kéo		2 BỘ
9	Động cơ servo lưu trữ điều chỉnh		1 BỘ
10	Bộ giảm lưu trữ điều chỉnh		1 BỘ
11	Động cơ di chuyển lưỡi		7 BỘ	Số lượng có thể được tùy chỉnh theo yêu cầu
12	Bộ giảm tốc di chuyển lưỡi		7 BỘ
13	Linh kiện khí nén		1 BỘ
14	Hộp điều khiển điện	——	——
15	Linh kiện điện	Cảm biến quang điện, Cáp, Gương phản xạ, Linh kiện điện	——
16	Bộ điều khiển	Trình điều khiển, Firmware, mô-đun	——

Danh sách các bộ phận có thể đeo và vật tư tiêu hao

1. Danh sách các bộ phận có thể đeo được

KHÔNG.	Mục	Thông số kỹ thuật	Số lượng đề xuất	số U8
1	Ống lót trục cấp liệu	PCM260-02-020-260	6
2	Ống lót trục đẩy	CZJ260-02-010-300	2
3	Dây đai đồng bộ im lặng màu xanh lá cây có lõi thép (Xiet)	75-AT10-6910	1
4	Van điện từ	SY5120-5GZD-01	2
5	Lưỡi răng tròn φ66xφ16x0.8	PCM260-03-010-010	2
6	Van điện từ	4N330C08B	1
7	Thanh trượt	HGH15CA	2
8	Van giảm áp chính xác	SDR20008JN	2
9	Đai đồng bộ Polyurethane liền mạch với dây thép - Loại im lặng	AT10x50xL1290	1
10	Rơle	RXT-F01K D24	1
11	Cầu chì	5*20mm 0.1A	5
12	Công tắc giới hạn	XCK-N2145P20C	2
13	Công tắc lân cận	IME12-06BPSZW2S	2
14	Đai đồng bộ Polyurethane liền mạch với dây thép - Loại im lặng	AT10x50xL920	1

Danh sách vật tư tiêu hao

1	Con lăn cao su cắt giấy B	PCM260-01-020-300	1
2	Lưỡi răng tròn φ66xφ16x0.8	PCM260-03-010-010	2
3	Ống lót trục cấp liệu	PCM260-02-020-260	2
4	Ống lót trục đẩy	CZJ260-02-010-300	1
