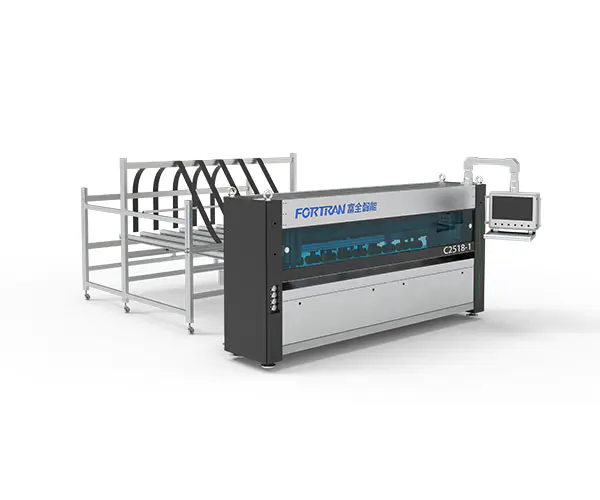

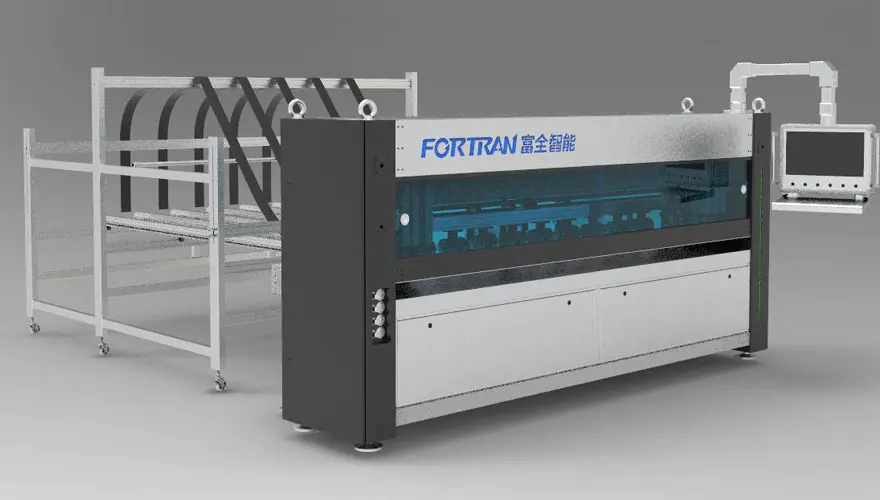

Máy cắt giấy hoàn toàn tự động

Thông số máy

Kích thước L*W*H(mm)	Thông số kỹ thuật cơ bản	Nguồn điện (kW)	Tốc độ cắt (M/phút)	Chiều cao làm việc (mm)
6700*3650*3000	7 dao dọc + 1 dao ngang, với chế độ nạp tờ đơn và nạp tờ liên tục	5.25	0-120	850

Thông số xử lý

Tối thiểu. Chiều dài cắt L (mm)	Tối đa. Chiều rộng cắt W (mm)	Độ dày cắt cho giấy gợn sóng H (mm)	Độ chính xác khoảng cách lưỡi dọc (mm)	Hiệu suất (PCS/phút)
300	2500	2,5-6,5	±1,5	0-12

Máy cắt giấy hoàn toàn tự động được sử dụng để xử lý liên tục giấy gợn sóng và các tờ đơn có chiều dài cố định để sản xuất thùng giấy gấp. Máy thực hiện tạo nếp gấp ở cả hai mặt hướng ngang và dọc, cắt không liên tục và xử lý cắt trên giấy gợn sóng. Cắt theo chiều dài cố định cho phép cả sản xuất hàng loạt và tùy chỉnh sản xuất. Máy có thể được sử dụng như một thiết bị độc lập hoặc là bộ phận ban đầu của dây chuyền đóng gói.

KHÔNG.	Mục	Đặc trưng	Người mẫu

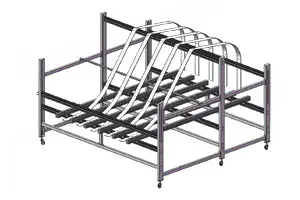

1	Giá đựng giấy	Giá đựng giấy được làm bằng tấm tẩy thông qua quá trình gia công uốn, có cấu trúc đơn giản, kết cấu chắc chắn. Nó được sơn để đảm bảo vẻ ngoài hấp dẫn và khả năng chống gỉ tuyệt vời. Cấu hình tiêu chuẩn bao gồm một giá đựng vật liệu bìa cứng liên tục và một dải cấp giấy bìa cứng một lớp.
2	Cấu trúc khung	Khung được sản xuất bằng phương pháp gia công chính xác sau khi hàn các ống thép hình chữ nhật và thép tấm. Nó đảm bảo độ chính xác lắp ráp cao và độ chính xác vận hành, đảm bảo tuổi thọ lâu dài và độ ổn định tuyệt vời của thiết bị.

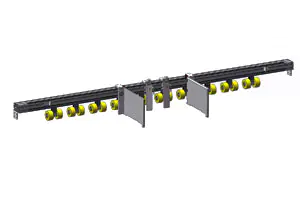

3	Cơ chế truyền động	Bánh xe ép cấp liệu được làm bằng vật liệu PU, có bề mặt và độ ma sát sáng, đẹp, có thể cải thiện hiệu quả độ tin cậy của việc vận chuyển bìa giấy. Trong khi đó, trống kéo được nhập khẩu từ Đức, bền bỉ, lâu dài, có thể điều chỉnh và cố định bằng tay sang một bên.
4	Cấu trúc cắt ngang	Sức mạnh được cung cấp bởi động cơ servo có độ chính xác cao kết hợp với bộ giảm tốc và cơ cấu bánh xe đồng bộ, giúp đạt được tốc độ cao và định vị chính xác, từ đó đảm bảo độ chính xác của việc cắt thùng carton;
5	Bộ phận cắt dọc	Cơ chế này chủ yếu bao gồm bảy bộ giá đỡ dao. Động cơ servo đai dao ngang điều khiển vị trí của dao dọc, có thể đáp ứng yêu cầu vận hành hiệu quả đồng thời đảm bảo độ bền.

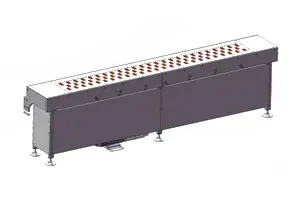

6	Thiết bị lưu trữ có thể điều chỉnh	Các con lăn được điều khiển bởi động cơ servo cộng với bộ giảm tốc. Để cải thiện độ chính xác và hiệu quả vận hành, chúng tôi sử dụng bộ giảm tốc bánh răng côn có độ chính xác cao được trang bị động cơ servo có độ chính xác cao. Cấu trúc hút chân không được áp dụng để hấp thụ các tông, cho phép vận chuyển các tông một lớp tốt hơn.
7	Vỏ máy	Trọng tâm chính là trang trí cho máy. Một lớp vỏ bảo vệ bên ngoài được thêm vào máy, được xử lý bằng sơn tĩnh điện để đảm bảo lớp hoàn thiện bền và đẹp mắt, không bị sứt mẻ hoặc bong tróc. Cửa sổ quan sát phía trước máy được làm bằng tấm acrylic màu xanh đậm, không chỉ bắt mắt, trang nhã về mặt hình ảnh mà còn có độ đàn hồi và chống vỡ cao. Ngoài ra, còn lắp đặt một ray trượt bằng hợp kim nhôm, bề mặt sáng bóng, vận hành êm ái, không gây tiếng ồn.

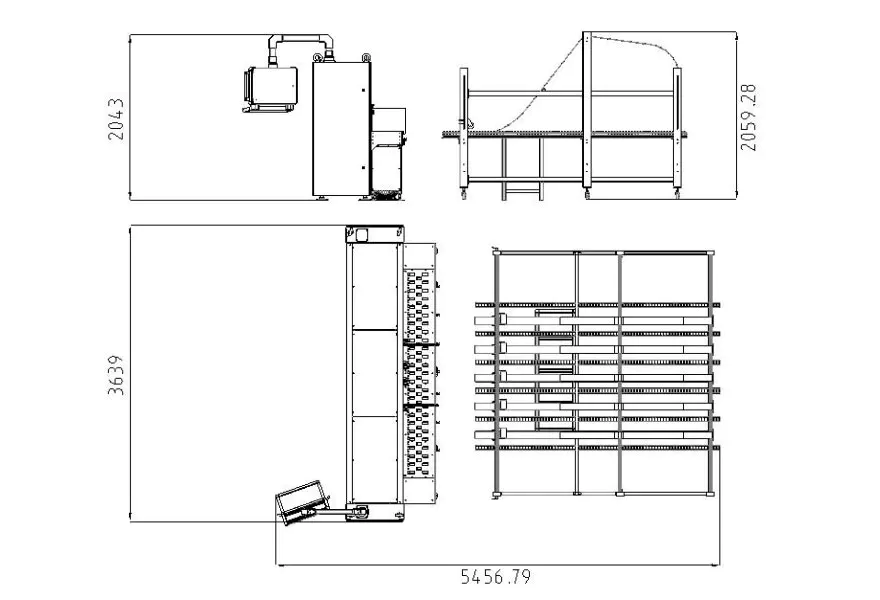

Bản vẽ ba góc nhìn

Yêu cầu tiêu hao

1.Yêu cầu đối với giấy gợn sóng tại trạm cấp giấy

A. Chiều rộng giấy gợn sóng liên tục: 400–2350 mm;
B. Chiều cao xếp chồng, bao gồm pallet 120 mm: Tối đa 1300 mm;
C. Chiều rộng xếp chồng, tối đa: 1300 mm; Chiều dài của giấy gợn sóng tại điểm xả: Tối thiểu 300mm;
D. Dung sai theo chiều dọc để cắt có chiều dài cố định: Tối đa 0,5%; Dung sai ngang khi cắt có chiều dài cố định: Tối đa ± 2,0 mm;
E. Độ dày giấy gợn sóng: 2,5–6 mm, ± 0,2 mm; Chất lượng nguyên liệu thô tối đa lên tới 2,30 BC (theo tiêu chuẩn DIN 55468);
F. Chất lượng của bìa cứng tuân theo tiêu chuẩn DIN 55468;

G.Tôn đơn, độ dày tối đa khoảng 4 mm (chất lượng: 1,10–1,40); Tôn đôi, độ dày tối đa khoảng 6 mm.

2. Các loại thùng carton

Số seri	Tên	Hình ảnh	Hướng nạp giấy	Kích thước tối thiểu
1	Hộp thông thường		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều rộng: tối thiểu 36mm Chiều cao: tối thiểu 225mm
2	Hộp thông thường		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều rộng: tối thiểu 36mm Chiều cao: tối thiểu 225mm
3	Bao trùm trời đất		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều rộng: tối thiểu 225mm Chiều cao: tối thiểu 18mm
4	Hộp niêm phong giữa		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều rộng: tối thiểu 450mm Chiều cao: tối thiểu 18mm
5	Hộp niêm phong giữa		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều cao: tối thiểu 450mm Chiều cao: tối thiểu 18mm
6	Hộp toàn cánh		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều cao: tối thiểu 225mm Chiều cao: tối thiểu 18mm
7	Hộp niêm phong giữa		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều cao: tối thiểu 450mm Chiều cao: tối thiểu 18mm
8	Các tông vuông		theo chiều dọc	Chiều dài: tối thiểu 400mm Chiều cao: tối thiểu 18mm
